シロカ(SHB-315)ホームベーカリーのベルト交換

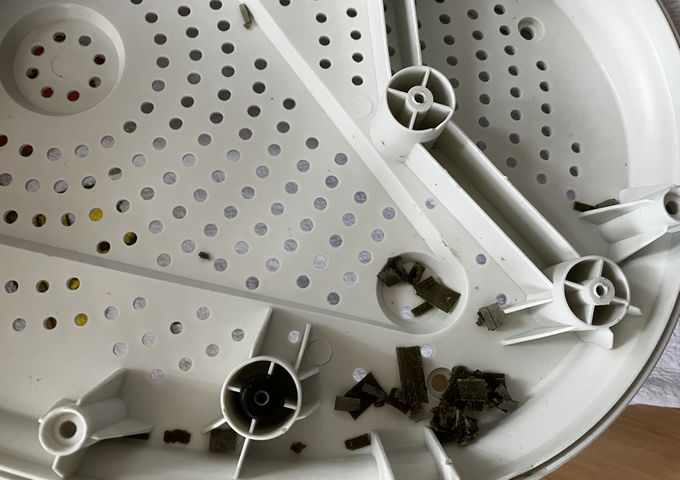

ホームベーカリーをひっくり返した時に「カラカラ」と音がしたらベルトの劣化が進んでいるかも。うちのベルトは完全にバラバラでした(分解するとベルト片と糸くずが)。羽根さえ・・・ッ!羽根さえ回ればまだ使えるというのにッッッ!!と、いうわけでベルトの交換をしました。

<分解手順>
1)底面のネジを4箇所外す
2)熱線を固定するネジから外す(重要)
3)熱線の下にある8箇所のネジを外す(熱線の根元のネジは外さない)
4)中の金属部分を引っこ抜く

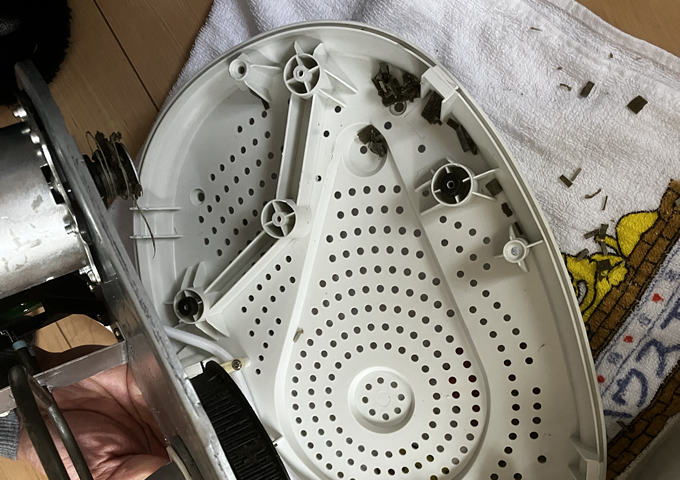

5)底面の樹脂カバーを外す

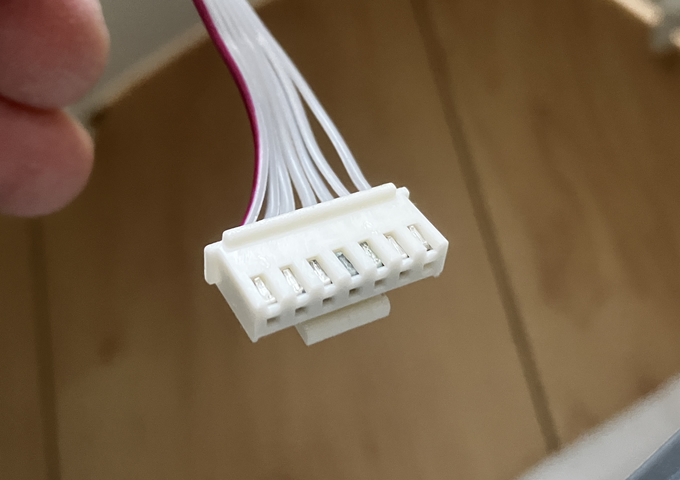

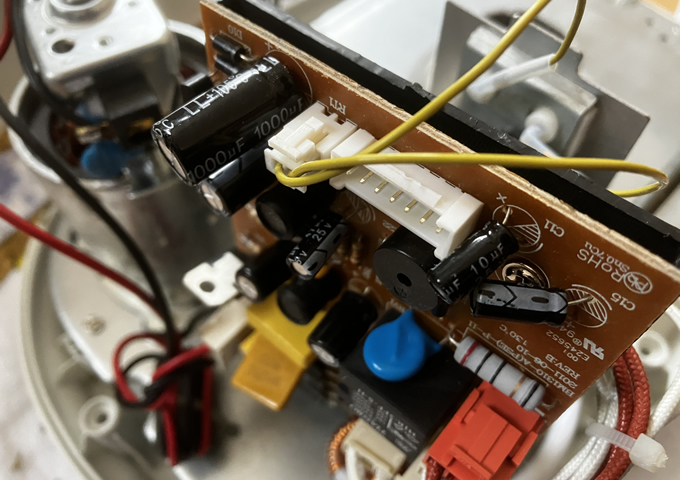

6)基板に繋がったコネクターを外す
7)底面にくっ付いたメカ一式を外す(ネジは6箇所)

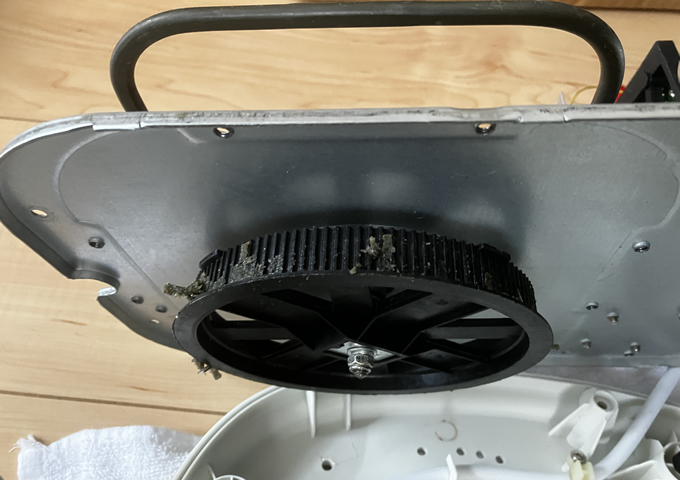

8)大きい方のプーリーを外す(ナットで固定)

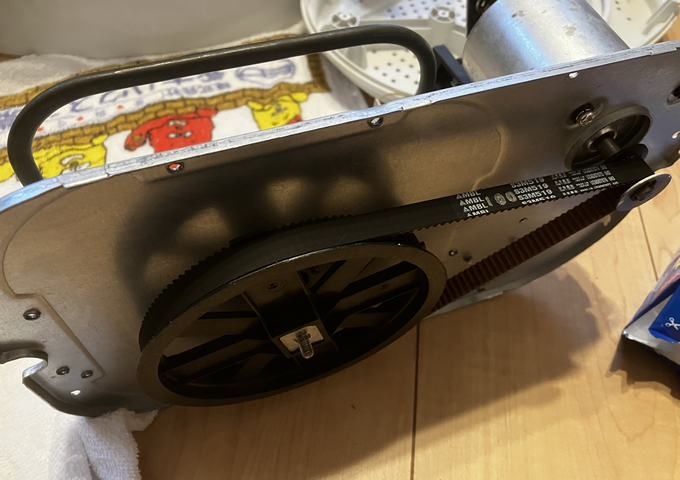

9)ベルトを交換する
10)逆の手順で組み立てる

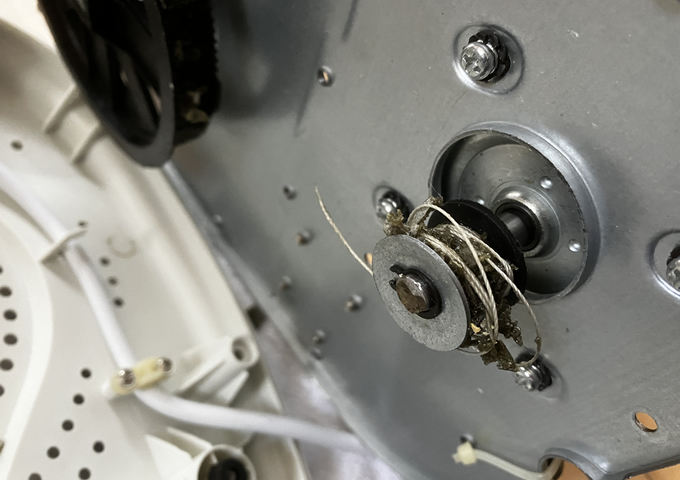

中身は想像以上にバラバラでぐちゃぐちゃですが、破断したベルト以外は全員無事なので安心してください。ベルトを新しくすればまだまだ使えます!

今回交換したベルトは、三ツ星ベルトのスーパートルクタイミングベルトS3M 100型(型番:100S3M519)です。ベルトの規格「周長519mm 幅10mm 歯数173 ピッチ3mm」が合えばノーブランド品でも大丈夫だと思います。

タイミングベルト ゴムベルト 100S3M519
created by Rinker

少しでも参考になれば幸いです。
最後までお読みいただきありがとうございました。
