【効果絶大】U24Eのヒートシンクファン清掃&CPUグリス交換

この記事は最終更新から6年以上が経過しています。内容が古くなっている可能性があります。

ノートパソコンのCPUグリスを交換したらメチャクチャ静かになりました!
死んだって意味じゃなくて快適になったよ!ってことですw

<参考サイト>
ASUS U24Eのファン異音を修理してみた(http://bitbit.wp.xdomain.jp/?p=85

<清掃前>
・YouTubeを再生させるとファンが全力で回転。ファンの音がすごすぎて爆発すんじゃないかと思った。
・CPU温度がアイドル時で70度前後、動画再生で90度後半。夏が憂鬱。
・冷却台も試したけど全く効果が無かった。

<内部の様子>
・思いのほか綺麗な状態だった。
・CPUグリスがガチガチに固まっていた。

<やったこと>
・マザーボードからヒートシンクファンを外して清掃。
・元々のCPUグリスの除去(KURE 5-56&キムワイプ)
・使用したCPUグリスはArctic Silver 5

<掛かった時間>
1時間半くらい

<CPU温度モニタリングツール>
Core Temp

<色々あった>
動作確認をするとフリーズ多発。BIOS画面のロゴが出る前に電源が落ちまくる。再度バラしてみるとWi-Fiの線(白)がヒートシンクのマウントに干渉してた(^^;。

<清掃後>
・CPU温度が平均50度台に変化(高負荷を掛けても70度台後半)。
・CPU温度が下がったことでファンの回る機会が減った(静音化成功)。

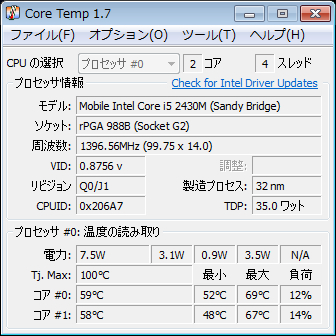

<Core Tempによるモニタリング>

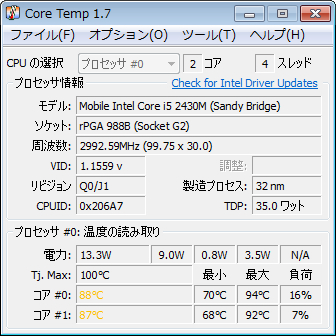

▼清掃前(Firefox(YouTube)、Excel(書類1枚)、Fireworks(キャンバス1枚)を展開)

▼清掃後(Firefox(YouTube)、Excel(書類1枚)、Fireworks(キャンバス1枚)を展開)

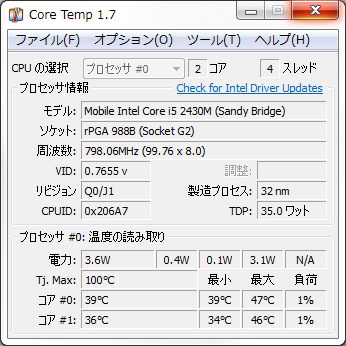

▼清掃後(アイドリング状態)

<画像で振り返る>

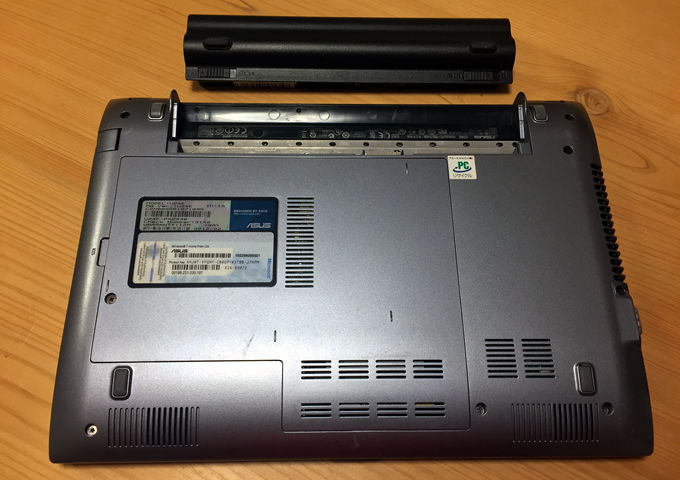

▼バッテリーを外す。

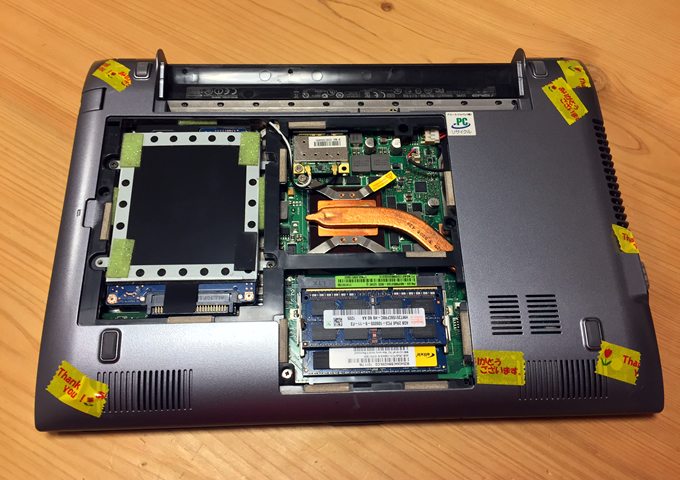

▼底面のビス(8箇所)を緩めたらテープを貼って紛失防止。ついでに、HDDを固定しているビスを3本、マザーボードを固定しているビスを4本外す。

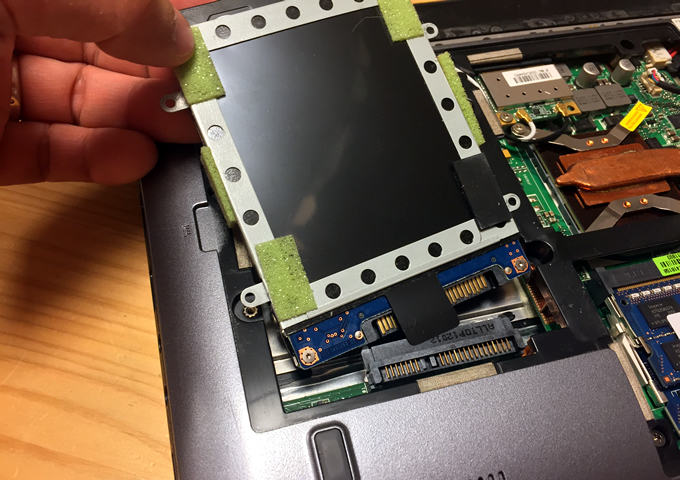

▼HDDを引っ張って外す。

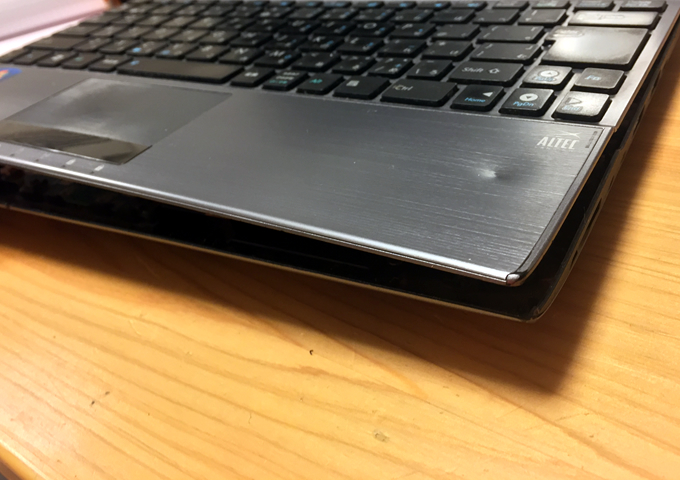

▼キーボードのパネルを外していく。

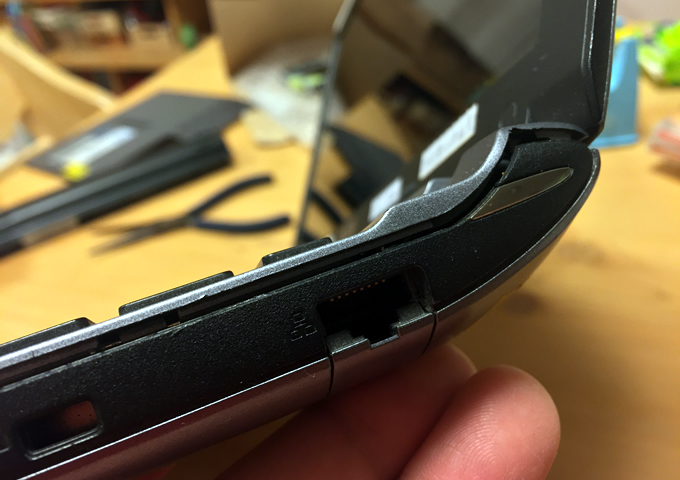

▼ヒンジ部分から始めるとやりやすい。

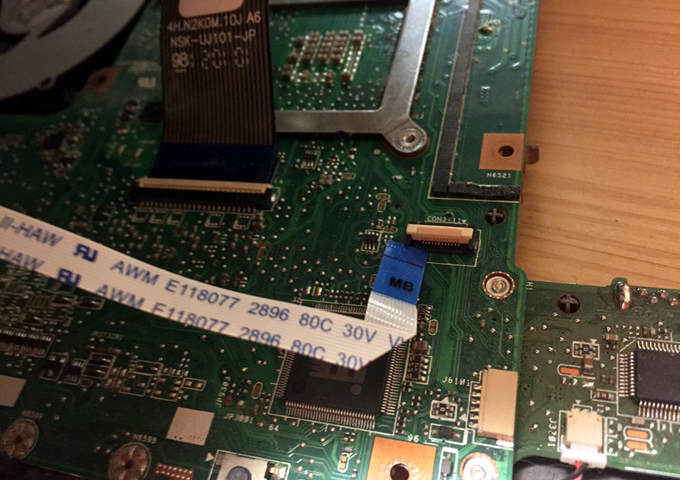

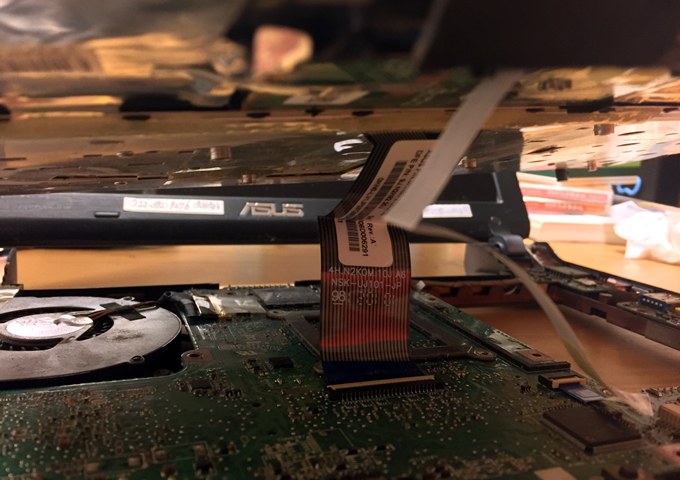

▼キーボードのパネルとマザーボードを繋ぐシートケーブルを抜く。

▼固定爪を上に上げると外れる。

▼マザーボードに繋がった二箇所のスピーカーケーブルを抜く。

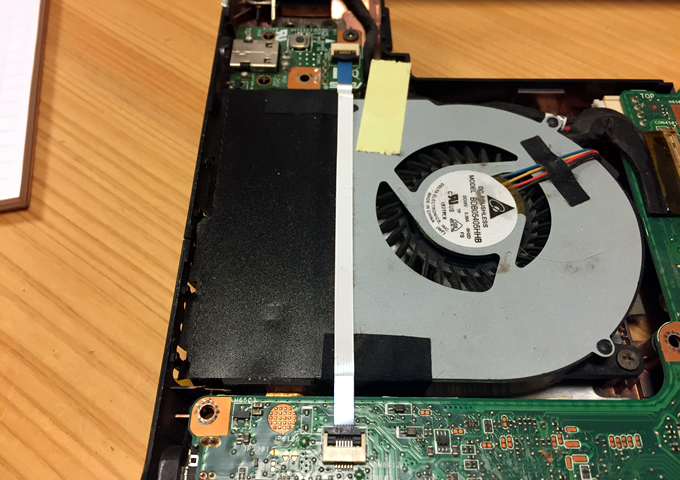

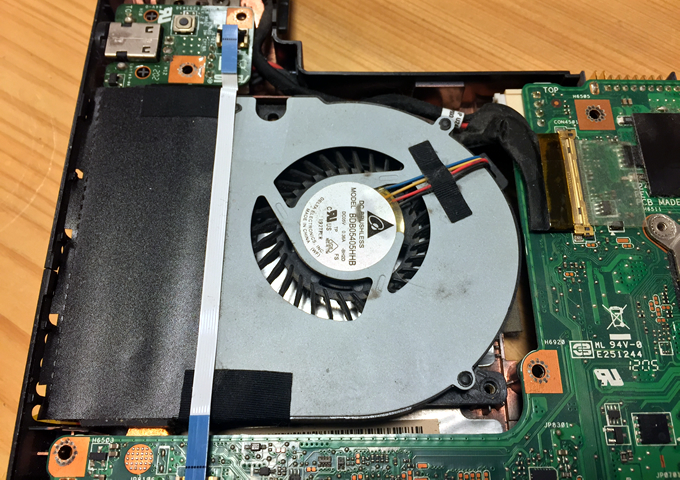

▼ファンの上の白いケーブルを2箇所抜き、ファンの上の方にあるビスを1本外す。

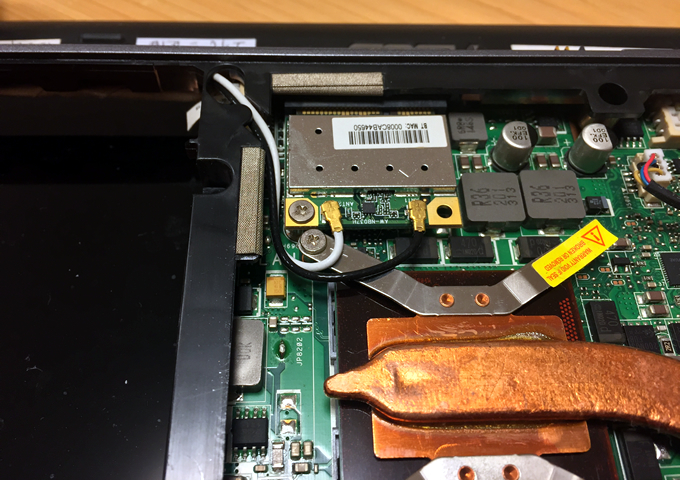

▼Wi-Fiユニットのコネクタを垂直に抜く。

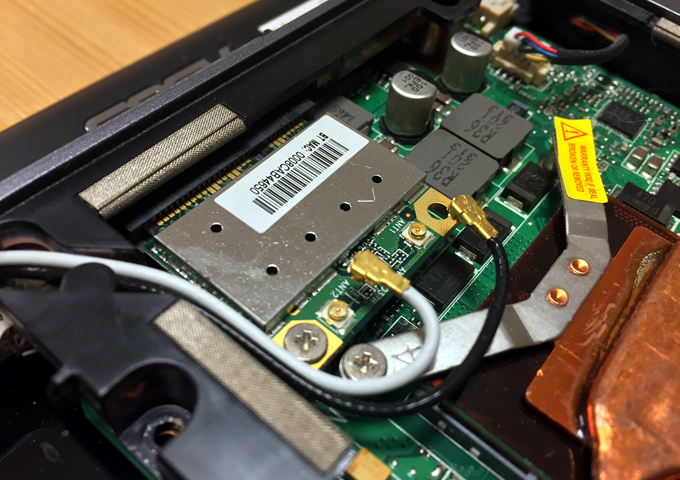

▼垂直に。

▼ヒートシンクファンを外すためには、マザーボードを外す必要がある。右側のスピーカーケーブルの近くにあるビスを外す。

▼ヒートシンクファンを留めてるビスを外す。

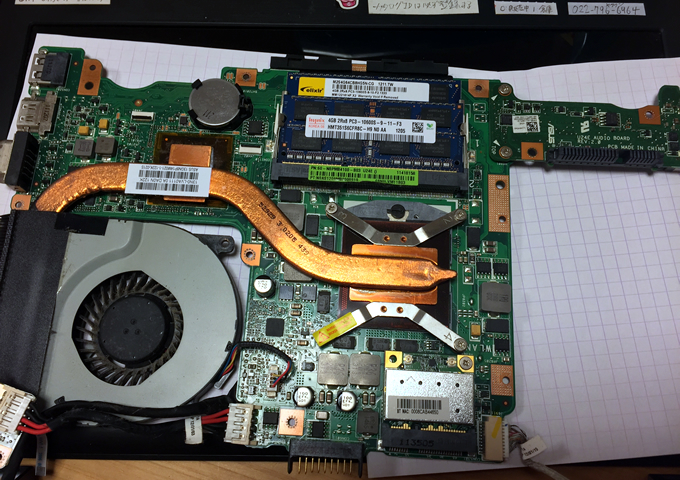

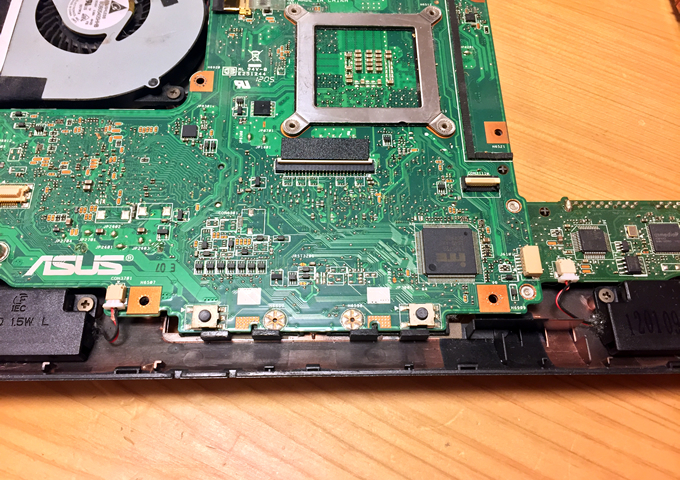

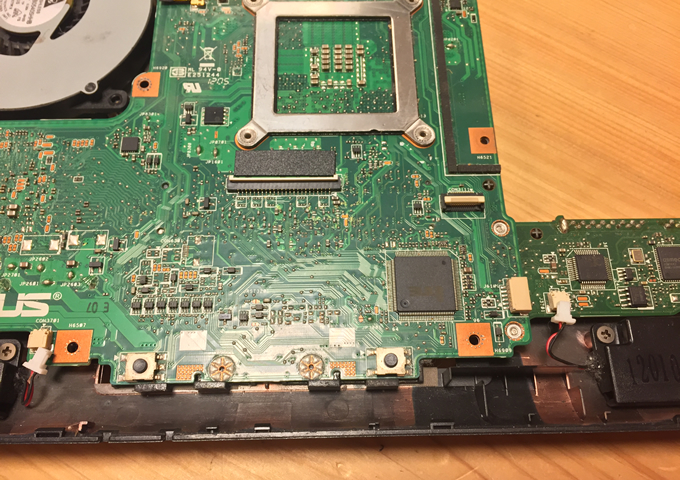

▼これで背面パネルとマザーボードを分離できた。あとはヒートシンクファンを固定している4箇所のビスを外す。

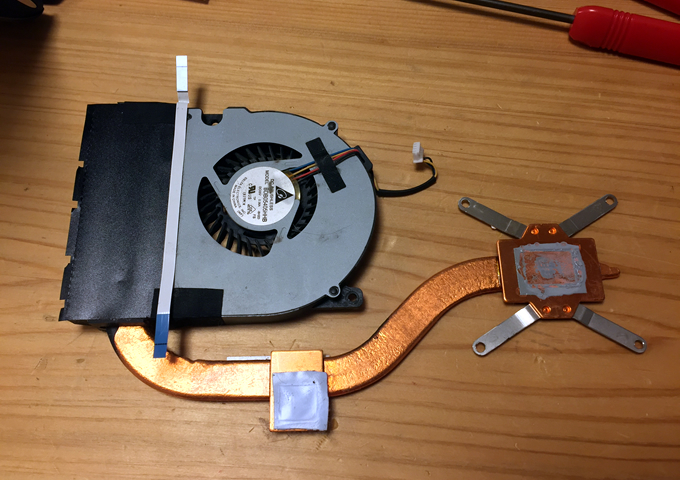

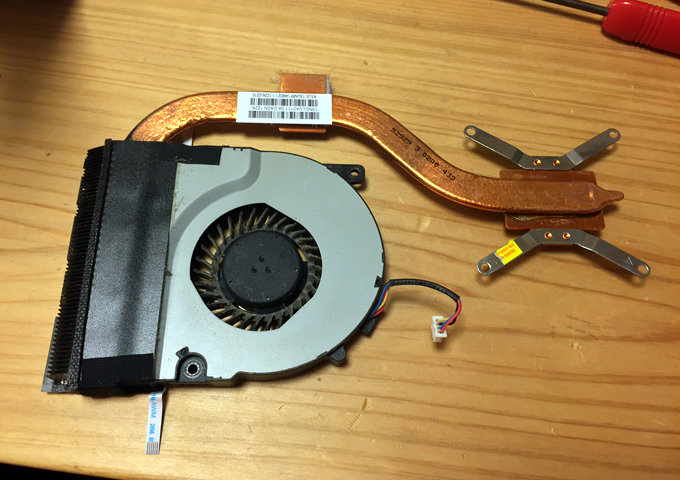

▼ヒートシンクファンを外せた。

▼元々のCPUグリスはゴムの様に固まっていた。

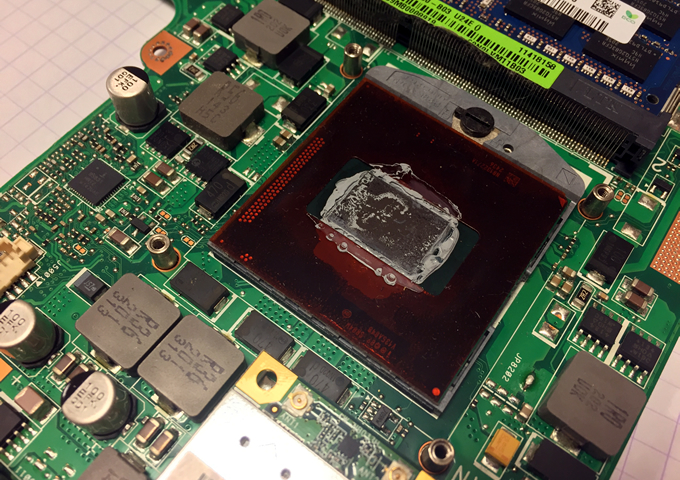

▼CPU側のCUPグリスも同じ。これを綺麗に拭き取る。

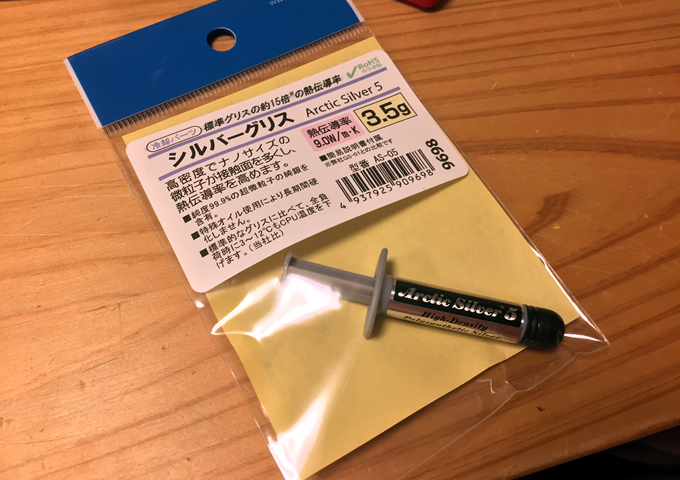

▼CPUグリス。
