【今更感120%】EX-10 ヘリオスにプロポにマルチアングルホイルエクステンションユニットを付ける

この記事は最終更新から6年以上が経過しています。内容が古くなっている可能性があります。

毎度ありやす。

さて今回は、EX-10 ヘリオスというプロポにマルチアングルホイルエクステンションユニット(長っ)を取り付ける手順です。10年近く前のプロポですがまだまだ現役です。説明書を無くしてしまったので、取り付け方法はネットで調べました。

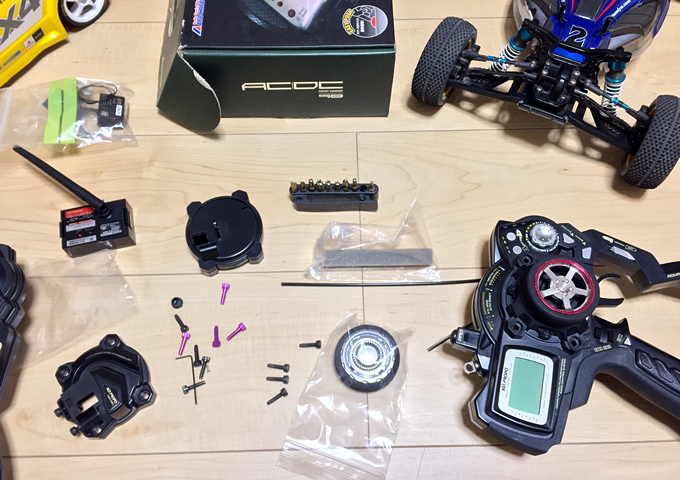

▼ユニットはずっと放置プレイでしたが、先日、FMから2.4Ghzに切り替える機会があって、ついでに取り付けてみました。

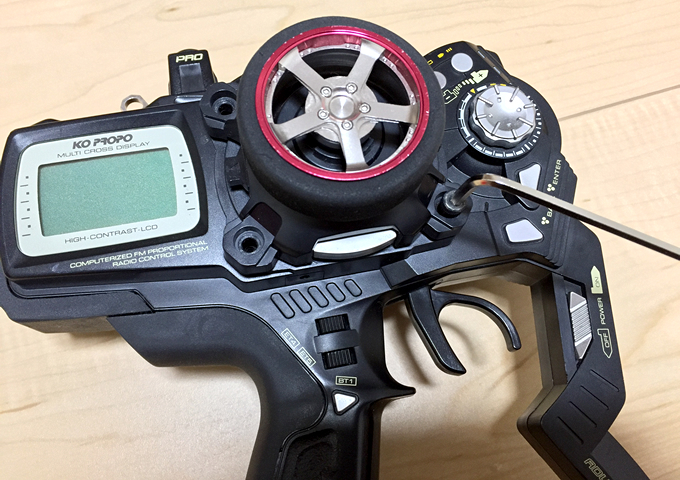

▼六角レンチを使ってステアリングホイールの台座を取り外します。

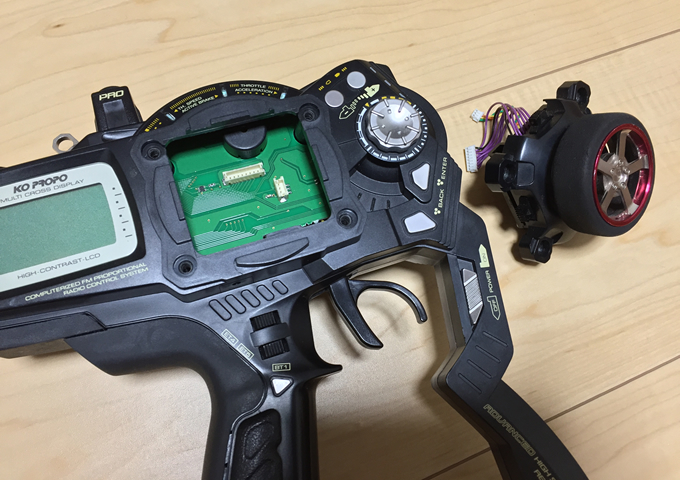

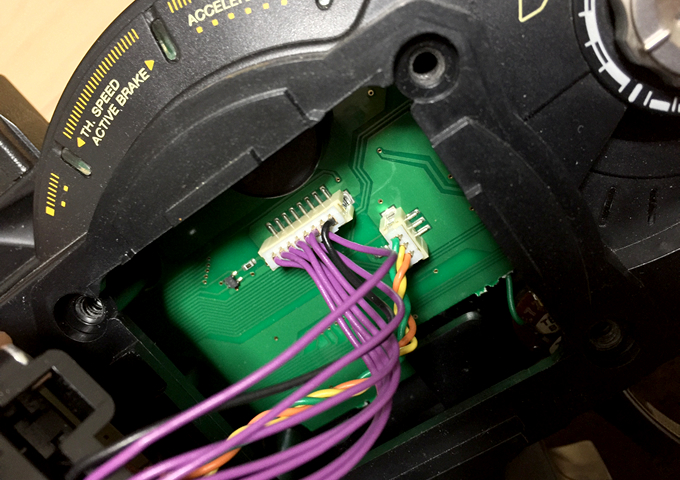

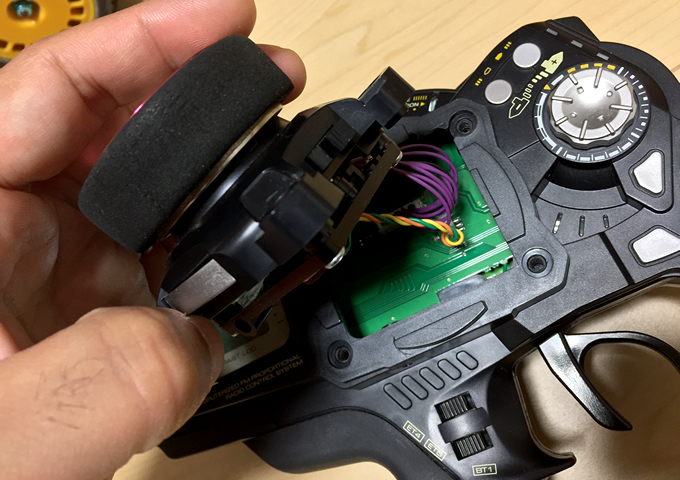

▼パカッと外すとこんな感じです。2つのコネクターが見えますね。

▼2つのコネクターを外します。

▼外れました。

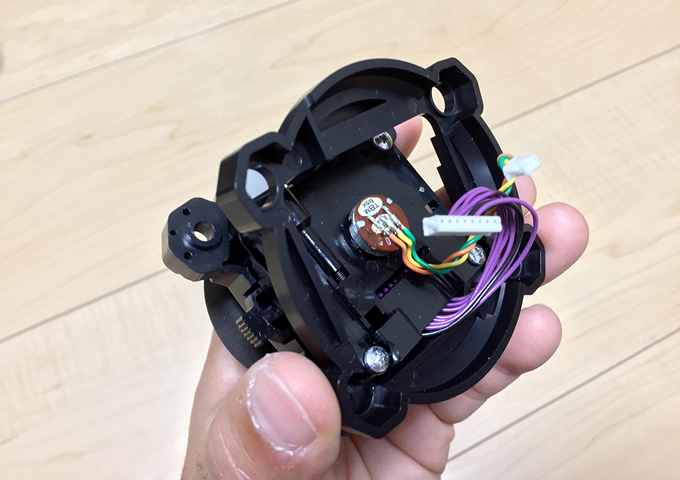

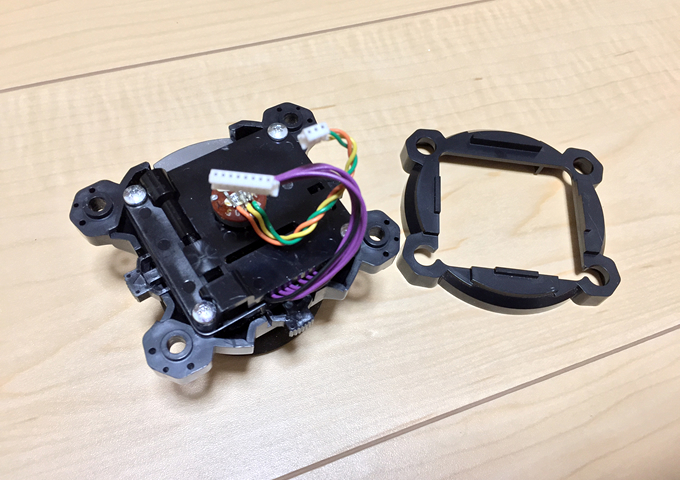

▼取り外したパーツにエクステンションユニットのスペーサープレートを取り付けます。

▼取り付ける向きはこんな感じです。向きが分からない時は、BT2のボタンを押さえ込むようになる向きがあるのでそこに合わせます。

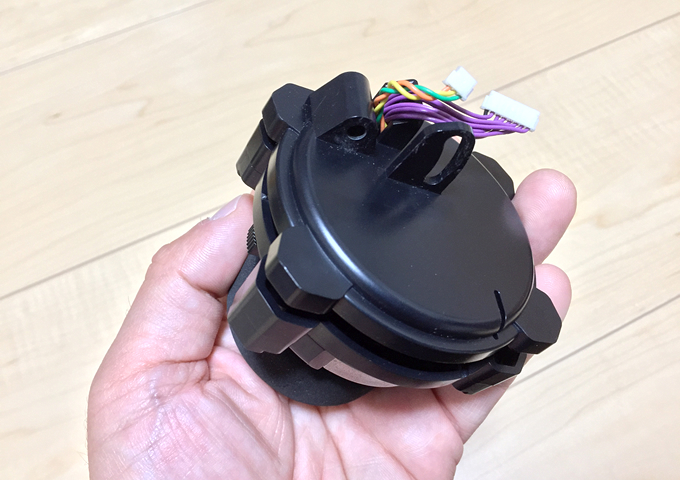

▼さらにカバープレートを取り付けます。穴が開いているところからはケーブルを出しておきます。

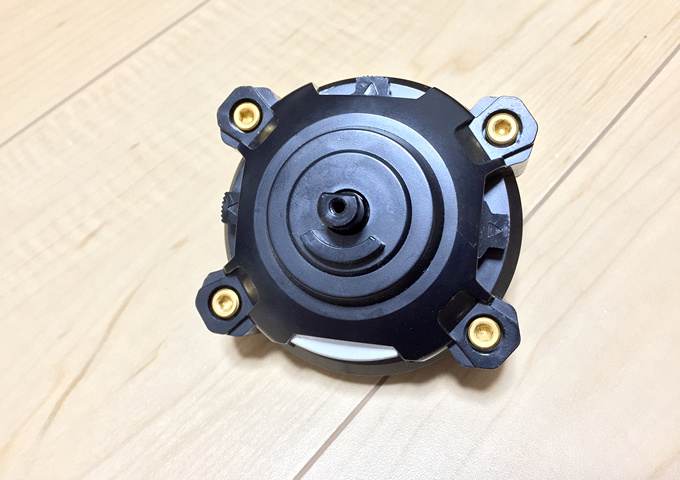

▼六角のビス(4箇所)で固定します。※ステアリングホイールを外しているのは気にしないでください。

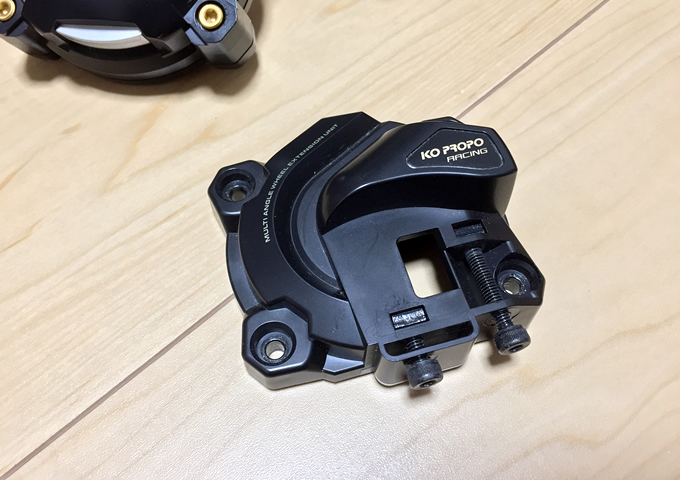

▼プロポ側に取り付ける台座パーツです。

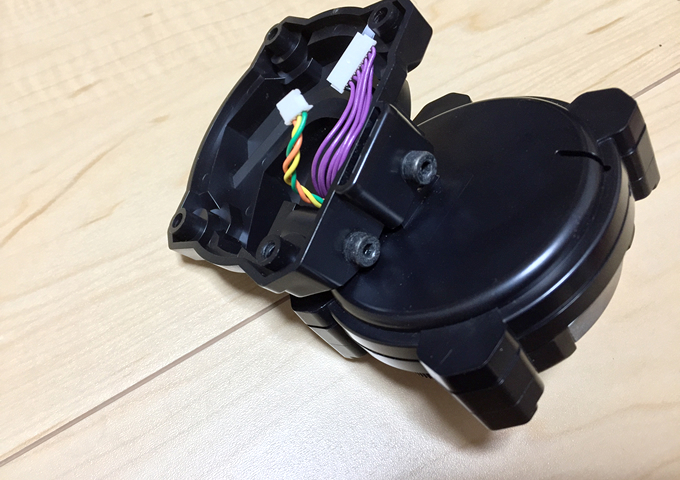

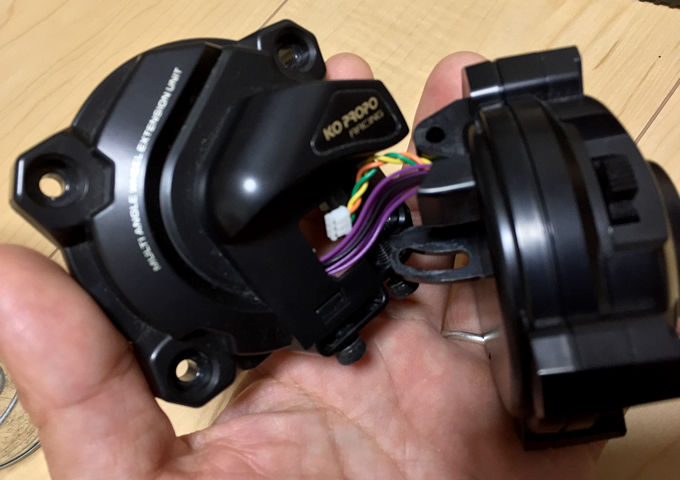

▼上のパーツにさっき組み合わせたユニットを取り付けます。

▼長さの違うビスで固定します。※一番最後につけた方がやりやすいかも。

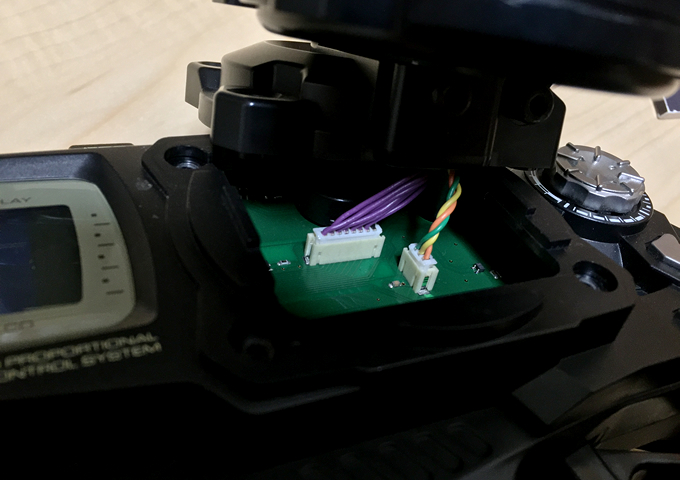

▼コネクターを取り付けます。黄、オレンジ、緑のケーブルがやや短いのでピンセットを使うといいかも。

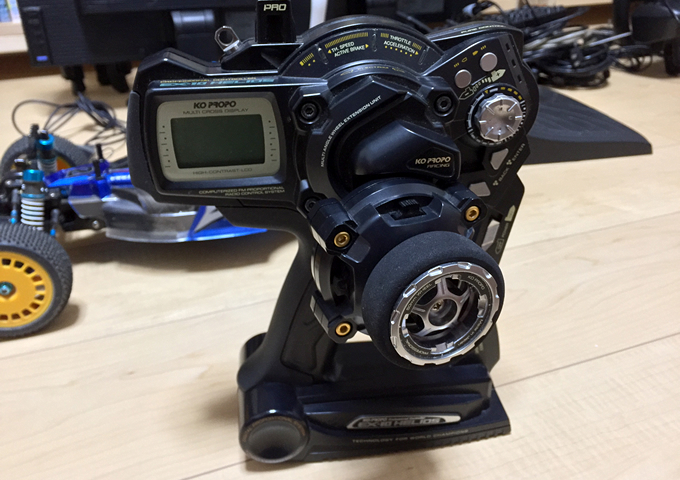

▼本体と合体します。

というわけで、無事取り付けることができました。途中、ステアリングホイールのテンションを変えるための加工を加えたので、小一時間掛かってしまいましたが、パーツの取り付けだけなら30分くらいで終わると思います。
